Darbe Test Cihazları / impact test charpy- izod

by Labomak ·

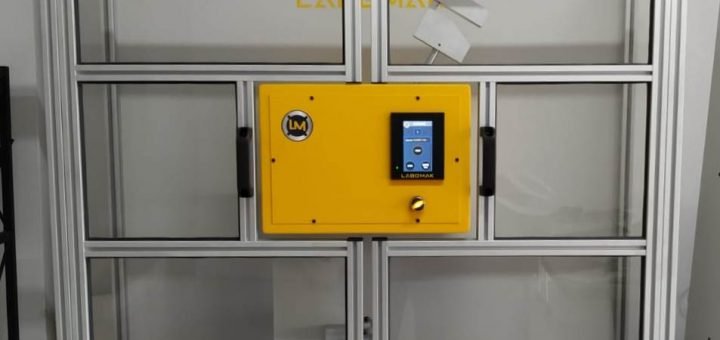

charpy300j kapı sistemi — Menteşeli açılır Kapı sistemi

10 teste kadar datalogger

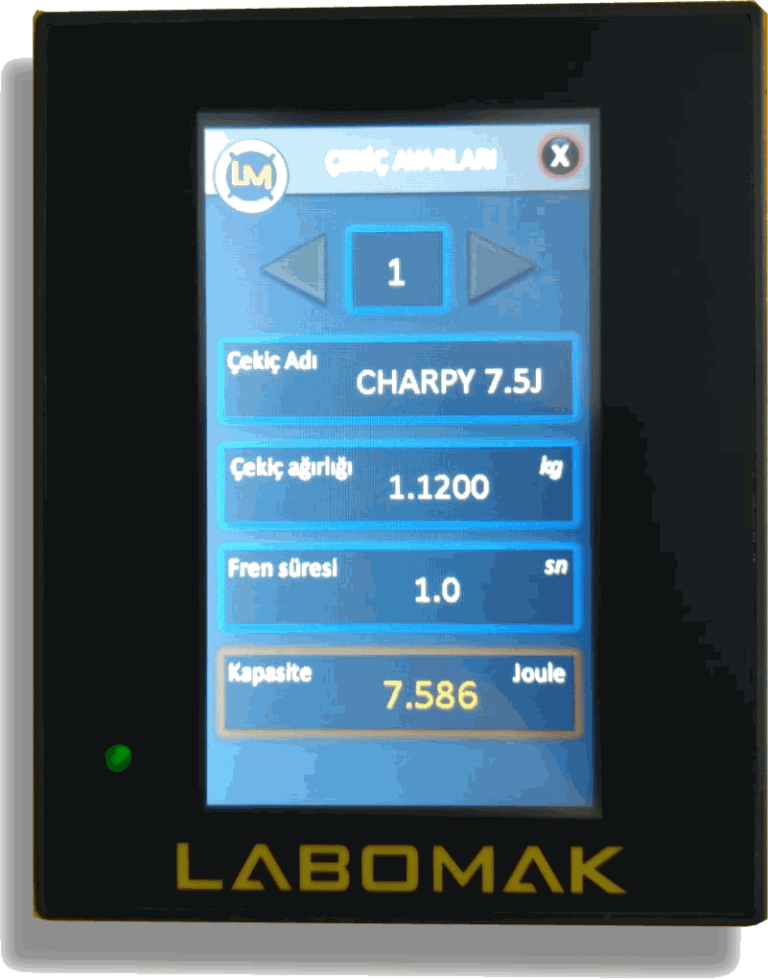

Dokunmatik kombine bilgisayar kontrollü 300joule charpy test cihazı

150 joule charpy izod darbe test makinesi by Labomak

CHARPY ÇEKİÇ LİSTESİ

STANDART	ÇEKİÇ KAPASİTESİ (j)	VURMA MERKEZİ (mm)	DÜŞME AÇISI (°)	AĞIRLIK (kg)
ISO 179-1	2 J	395	95	0.475
ISO 179-1	4 J	395	95	0.950
ISO 179-1	5 J	395	95	1.188
ISO 179-1	7.5 J	395	150	1.038
ISO 179-1	15 J	395	150	2.075
ISO 179-1	25 J	395	150	3.458
ISO 179-1	50 J	395	150	6.916

ISO 180	5.5 J	335	150	0.897
ISO 180	11 J	335	150	1.794
ISO 180	22 J	335	150	3.588

Hem Charpy hem de Izod darbe testi, bir malzemenin darbe mukavemetini veya tokluğunu belirlemenin popüler yöntemleridir. Başka bir deyişle, bu testler, bir malzemenin emebileceği toplam enerji miktarını ölçer. Bu enerji emilimi doğrudan malzemenin kırılganlığı ile ilgilidir. Seramik veya cam gibi kırılgan malzemeler, bakır veya alüminyum gibi sünek malzemelerden daha düşük emilim oranlarına sahip olma eğilimindedir.

Bir malzemenin enerji emme özelliklerini anlamak önemlidir, çünkü malzemenin katastrofik başarısızlıktan önce ne kadar plastik deformasyona dayanabileceğini öngörür. Bu iki ortak etki testi yöntemi arasındaki benzerlikleri ve farklılıkları anlamak da önemlidir.

Charpy çentiksiz darbe mukavemeti, çentiksiz bir deney numunesinin kırılırken absorplanan darbe enerjisi (deney numunesinin orijinal kesit alanına göre.

Charpy çentikli darbe mukavemeti, acN, çentikli bir deney numunesinin kırılırken absorpladığı darbe enerjisi.

Kenardan darbe, boyutuna paralel yönde yapılan darbe. Darbe deney numunesinin boyuna yönünde dar yüzey üzerine yapılır

Yassı tarafından darbe, boyutuna paralel yönde yapılan darbe. Darbe deney numunesinin boyuna yönündeki geniş yüzey, üzerine yapılır

Dik darbe, (katmanlı-takviyeli plâstikler) darbe takviye düzlemine dik yönde yapılır

Paralel darbe, (katmanlı-takviyeli plâstikler) darbe takviye düzlemine paralel yönde yapılır

Charpy Darbe Testi

Test aparatı, numune ile temas kurmak için belirli bir yükseklikten bırakılan ağırlıklı bir sarkaçtan oluşur. Malzemeye aktarılan enerji, sarkacın kırık öncesi ve sonrası yüksekliğindeki farkı karşılaştırarak çıkarılabilir.

Makineye yatay olarak yerleştirilen bir Charpy test örneği, tipik olarak yüzlerden birine işlenmiş bir çentik ile 80 x 10 x 4mm lik bir malzemedir. V şeklinde veya U şeklinde olabilen bu çentik, sarkaçtan uzağa bakacak şekilde yerleştirilir ve stresin yoğunlaşmasına ve kırılmanın teşvik edilmesine yardımcı olur.

Charpy darbe testi en yaygın olarak ASTM E23, ASTM A370, ISO 148 veya en 10045-1 için yapılır. Test en yaygın olarak metaller üzerinde gerçekleştirilirken, ASTM D6110 ve ISO 179-ISO 180 de dahil olmak üzere plastik ve polimerler için var olan bir dizi standart vardır.

Izod Darbe Testi

Test aparatı ve numune tasarımı, charpy etkisine çok benzer, numunenin yönlendirilmesi de dahil olmak üzere bazı önemli farklılıklar vardır, bu da aparata sarkacın doğru bakan çentik ile dikey olarak sıkıştırılır. Sarkaç daha sonra numuneyi çentik üzerinde belirli bir alanda etkiler.

darbe impact test charpy ve isod yöntemleri karşılaştırma görseli

Charpy ımpact’in temel farklarından biri, Izod darbe testinin plastik veya metalik numuneler üzerinde yapılabilmesidir. Plastik numuneler tipik olarak işlenmiş V şekilli çentikli 64 x 12.7 x 3.2 mm çubuktur. Metalik numuneler genellikle 1 veya 3 işlenmiş V şekilli çentik(ler) ile 127 x 11.43 mm çubuk yuvarlaktır.

Ortak Izod darbe testi yöntemleri ASTM D256, ASTM E23 ve ISO 180 içerir.

Ürün özellikleri
